大規模アセンブリ対応プリ・ポスト(Pre/Post)システムSimLab -製品概要

「SimLab」は全世界の多くの輸送機器メーカーおよび電機メーカーで愛用されている、高速かつ高品質な大規模アセンブリFEモデル作成が可能な有限要素モデリングソフトウェアです。

「SimLab」は、メジャーなCADとダイレクトに繋ぐことで、CADのデータ変換やクリーンアップが不必要のフィーチャベース有限要素モデリング手法を採用し、モデリング時間を劇的に削減することが可能です。
さらに、ロバスト性の優れたメッシングアルゴリズムにより、オーバーラップやギャップ等のCAD自体のエラーがあるモデルに対してもメッシングが可能です。

また、FEモデルをフィーチャ認識することで、高精度なマップト(ISO)メッシュを自動で生成し、CADを持たないFEMであっても、穴あけやリブ追加、形状簡略化等の様々な修正をCADツールのように行うことが可能です。

さらに、CAEエキスパートの適用経験が、半自動的に知識ベースに保存されるため、熟練されたCAE技術を持たない設計者が、同じフィーチャを使用して同じ品質のCAEプロセスを共有することができます。

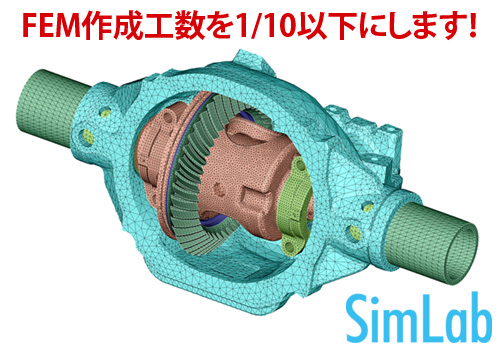

高速メッシャーと強力なメッシュ修正機能、テンプレートを使用した自動化、GUIのカスタマイジングで、結果的に、メッシング/モデリング時間を従来の大規模アセンブリ対応Pre/Postの 1/10以下に短縮します。

仕様

CADインターフェイスCatia(CATPart,CATProduct)・Pro/E(Prt,asm)※
Parasolid(xmt_txt,x_t,x_b)・UGS NX(prt)
Step(.stp,.step)NEW!
表面パッチインターフェイスI-Deas(IDI)・STL・VRML
ソルバーデータインポートABAQUS(inp,inc)・Nastran(bdf,blk,nas,dat)
Patran(ntl,dat)・Marc(dat)・Permas(uci, dat)NEW!
Optistruct(fem, bdf, blk, nas, dat)NEW!・Ansys(ans, cdb)NEW!
要素Bar2要素・Bar3要素・Tri3要素・Tri6要素・Quad4要素
Quad8要素・Tet4要素・Tet10要素・Penta6要素
Penta12要素・Penta15要素・Hex8要素・Hex20要素
ガスケット要素・剛体要素・ばね要素・MPC・ギャップ要素
プロット要素・Pyramid要素NEW!
ソルバーエクスポートABAQUS・Nastran・Marc・ANSYS・ADVC
Fluent・LS-Dyna・Patran・OptistructNEW!・PermasNEW!
結果インポートNastran(OP2)・ABAQUS(Odb)・Femap(Fno,Neu)
Marc(t19)・I-Deas(unv)・Permas(post)NEW!・ADVC(adv)NEW!

※有償オプション
