機能

モータ解析ソフトMotorSolve IM -作業工程

MotorSolve IMは初期デザインから性能の評価までのエンジニアによる一連の作業をスムーズに行うことが出来ます。


MotorSolve Work Flow

設計サイクルの短縮

MotorSolveは、作業の効率改善と設計サイクルの短縮することを目的としたソフトウェアです。
これらを実現するうえでのキーポイントは、下記のとおりです。
・自動FEAシミュレーションと伝統的な手法とのハイブリッドなマシンデザイン
・理想駆動と実機の駆動条件に基づいた結果出力
・使いやすいテンプレートインターフェース
・自動巻線形状
・精度の高い損失計算
・システムシミュレーション用モデルの出力

初期デザインのサイジング

初期デザインの寸法を決めることは、効率的に作業を行ううえで重要になります。
MotorSolveIMでは、トルク密度から自動的に初期寸法を決定することが出来ます。


自動寸法決め

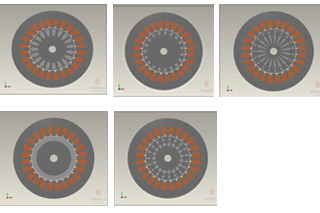

テンプレートライブラリ

MotorSolveIMは、誘導電動機の様々なロータタイプとステータタイプのテンプレートが予め用意されおり、組み合わせを自由に決めることが出来ます。

形状のパラメータ設定

各テンプレートのパラメータを変更するだけで、目的のモデルを作成することが出来ます。
・極数、スロット数
・形状詳細寸法(バー、スロットなど)
・積層厚
・材料
・温度
・スキュー角など

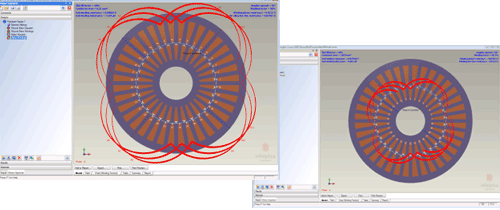

自動巻線設計

MotorSolveは、モータの自動巻線レイアウト機能が備わっており、基本情報を基に順位立てて適切なレイアウトを提案します。これにより汎用ソフトウェアでは時間の掛かるターミナル設定作業を短縮することが出来ます。
また、複数の巻線の寸法決めの手法をサポートしており、関連ファクタ(巻線係数、占積率、誘起電圧など)の自動計算も行います。
理論計算値またはマニュアル設定によりエンドリングのインダクタンスおよび抵抗も考慮することが出来ます。


※ 3相120°通電方式以外も対応しています。

自動ソルバー

MotorSolve IMは、インダクションモータ専用に自動有限要素解析に基づいてマシン性能を計算し、モデル構築、メッシュ定義、ポスト処理作成等の作業なしで、複数のデザインや駆動条件を比較した特性曲線を出力することが可能です。

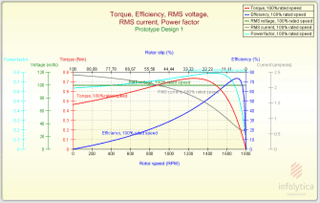

パフォーマンスチャート

パフォーマンスチャートでは、誘導機の基本的な性能をワンクリックで得ることが出来ます。
・トルク
・効率
・電流、電圧
・力率
・ギャップ磁束
・等価回路定数

解析チャート

等価回路解析

・回路要素の決定のために、無負荷試験、拘束試験、インピーダンス試験を行います。(IEEE標準に準拠)
・コアロスを考慮することが出来ます。
・正しい比率または指定した比率で、ロータとステータを分ける改良された漏れインダクタンス手法を採用。

AC解析

・自動化された非線形有限要素シミュレーション
・単一周波数における理想電圧波形の計算
・異なるすべりでの分布定数が考慮されます。
・損失と渦電流が考慮されます。

PWM(インバータ制御)解析

・3相ブリッジ回路上で、デバイスとインバータの両方を扱うシミュレーションを実行します。
・自動化された有限要素解析の実行
・電圧駆動、電流駆動に対応
・電源周波数、すべり周波数、電源すべり、回転周波数での調和性

運動解析
・運動の効果を考慮した非線形有限要素解析
・誘導電流、損失、スロット/歯の効果を考慮します。
・磁性材料の飽和を全ての回転ステップで考慮します。
・電源周波数、すべり周波数、電源すべり、回転周波数での調和性

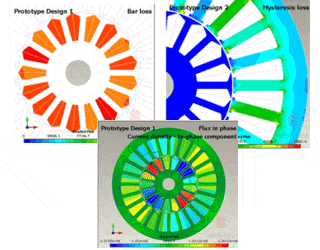

分布表示

チャートの他に瞬時値または損失に特化した分布表示が可能です。
解析結果の分布
磁束線
磁束密度
渦電流損失
バー損失
ヒステリシス損失

システムシミュレーション

PWM解析で計算された機械特性(トルクなど)と電気特性(R,Ld,Lq,Φなど)は、分布定数の応答曲面モデルとして、VHDL-AMSまたはMatlab/Simulinkの形式で保存することが出来ます。既存のシステムモデルに、解析モデルのブロックを組み込むだけで、制御系の統合的なシステムの評価を行うことが可能です。

設計仕様とレポート出力

MotorSolveは複数のデザインの仕様を比較するために、それぞれの設計仕様の管理をすることが出来ます。
また、モデル形状、仕様、解析結果をレポートとしてPDF形式、Web(htm)形式で出力することが可能です。

モデルデータの出力

作成したモデルは、以下のフォーマットに変換し出力することが出来ます。
・DXF(2次元図面)
・MagNet7モデルファイル(図面、材料、解析設定)
・VHDL-AMS形式

オリジナルテンプレート

ロータ、ステータともに、オリジナルテンプレートの作成サービス(有償)を行っております。
ユーザ独自のアイデアをMotorSolveに取り込むことが可能です。
