機能

電場解析ソフトElecNet -機能

形状モデリング

  • ACIS®カーネルをベースとしたモデラーを採用
  • デフォルトでDXF/SAT の読込みが可能
  • Pro/E, STEP, IGES, CATIA V4, CATIA V5, Inventor の3DCADに対応
  • ブーリアン機能を完全装備
  • マルチスイープ機能による複雑な形状の作成が可能
  • MagNet7、ThermNet7とモデル共有が可能

メッシュコントロール

・アダプティブ機能による、自動メッシュ修正:
     -要素分割(2D/3D H法)
     -要素の次数制御 (3D、P法)
     -カップリング(3D、H-P法)

・異方性の体積要素の計算に有益なメッシュレイヤー機能
・熱解析との連携では、異なるメッシュを使用することが可能
・拡張性のあるマニュアルメッシュ制御

材料設定

・予め設定した線形、非線形、異方性の材料ライブラリ
・導電率/抵抗率、誘電率、その他パラメータをユーザ定義で簡単に登録可能
・異方性誘電率や導電率をサポート


電界依存性非線形誘電率&導電率

電気力線の表示

ElecNetでは電界強度や電位分布以外にも電気力線の表示が可能です。


CVケーブルモデル(2次元円筒形)


ストレスコーン無のCVケーブルの
電界強度(V/m)と電気力線

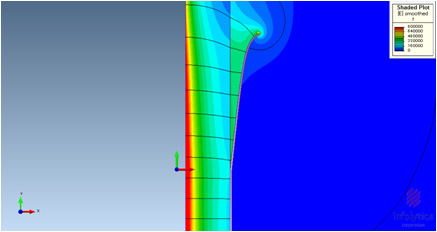

ストレスコーン有のCVケーブルの
電界強度(V/m)と電気力線

境界条件設定

ElecNet7は、実際の環境に応じて様々な境界条件を、各部品、面、エッジに指定することが出来ます。

・等電位(面、部品)
・不平等電位
・浮導体
・電荷密度(面、空間)
・グラウンド
・周期境界

パラメトリックモデリング

ElecNetでは、各オブジェクトを変数化することによって様々な条件のモデルを一度に比較解析することが出来ます。

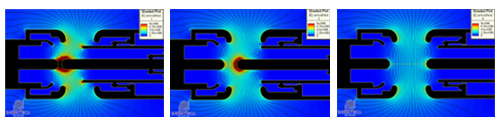

遮断機の距離による電界強度の違い

スクリプト機能

ElecNetは、ActiveX Scriptingに対応しており、既存の機能だけでなくプログラムカスタマイズ環境をユーザに提供しています。

・反復作業の自動化(作業ログ、イベント制御等)
・Excel®やMatLab®などの、他製品とのリンク
・ユーザニーズに対応してカスタマイズ可能(ツール、アイコン登録など)
